پروژه ساده و کاربردی چراغ قوی دستی قوی
مدار چراغ قوه ی دستی فوق العاده قوی و کم مصرف آماده شده که این مدار دارای چند طبقه ترانزیستور است که عمل تقویت جریان و ولتاژ را انجام می دهند و در نتیجه فقط با یک باطری 1.5 ولتی قلمی شاهد نوری فوق العاده قوی در حد 20 وات یعنی تقریبا یک لامپ کم مصرف کوچک را در خروجی خواهیم داشت و عمر بسیار زیادی نیز دارد ، در این کیت و پروژه از 21 عدد لامپ ال ای دی سفید استفاده شده است که با آرایش خاصی در مدار و با رعایت قطبهای منفی و مثبت یا آند و کاتد باید در مدار قرار بگیرند .

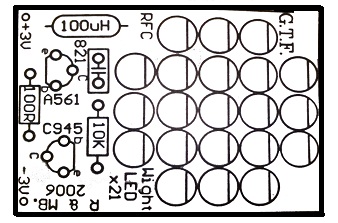

نمای روی فیبر مدارچاپی پروژه ( اندازه دو برابر شده )


نمای پشت فیبر مدارچاپی ( اندازه غیر واقعی )


لیست قطعات مدار :

بیست و یک عدد led سفید رنگ قوی
یک عدد ترانزیستور A561
یک عدد ترانزیستور C945
یک عدد خازن عدسی 821
یک مقاومت 10 کیلو
یک مقاومت 100 اهمی
یک عدد سلف 100 میکروهانری آماده
